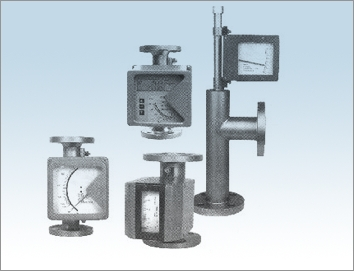

LZ系列金屬管浮子流量計(又稱金屬轉子流量計)分為 LZH和LZ兩大系列，具有結構簡單、工作可靠、適用范圍廣、精度較高、安裝方便等特點。該系列流量計與玻璃轉子流 量計比較，具有耐高壓、高溫、安全感強、讀數簡明等特點。并 可適用于不透明介質和腐蝕性介質的流量測量。儀表管體及法 蘭采用不銹鋼(1Crl8Ni9Ti或0Cr18Ni12Mo2Ti)。LZH系列:常 規型的孔板、浮子采用不銹鋼，防腐型的孔板、浮子及管體內 襯采用聚四氟乙烯PTFE。LZ系列:浮子、錐形管采用不銹鋼， 該系列無防腐型。
LZH系列由儀表管體、標準孔板、錐形浮子和磁轉換儀組成 ;
LZ系列由儀表管體、標準浮子、錐形管和磁轉換儀組成。
本系列儀表的工作參數及其換算、修正由儀表計算軟件提供標準的計算方法，保證儀表的計量準確性。
測量原理
LZ系列金屬管浮子流量計為變面積式流量計，即在流量計的垂直測量管中，當流體向上流經管子時，浮子向上移動，在某一位置浮子所受升力與浮子重力達到平衡，此時浮子與孔板 (或錐管)間的流通環隙面積保持一定。環隙面積與浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移動時，以磁耦合的形式將位置傳遞到外部指示器，使指示器的指針跟隨浮子移動，并借助凸輪板使指針線性地指示流量值的大小，參見圖1。
電遠傳型是在指針現場指示流量的同時再通過角位移傳感器及電變送電路，把流量值精確地轉換成4～20mA的標準信號。
